| Ονομασία μάρκας: | TSTY |
| Αριθμός μοντέλου: | SC(B) 13 |
| τιμή: | $1,000.00 - $1,100.00/units |
| Packaging Details: | - Ξύλινη συσκευασία. |

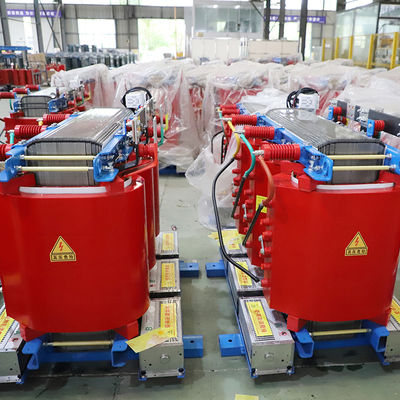

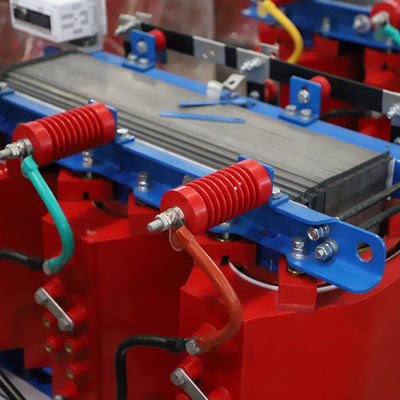

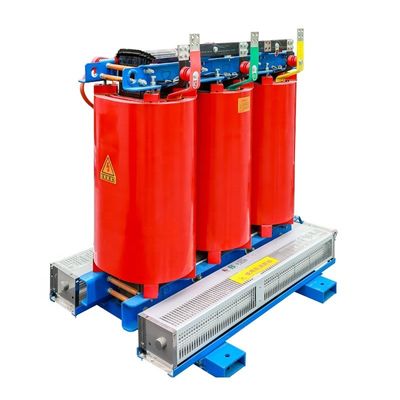

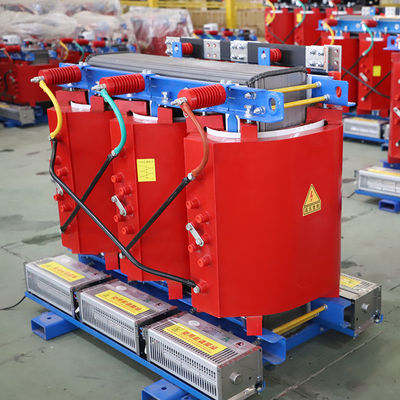

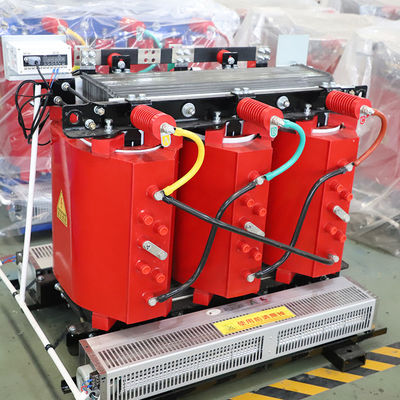

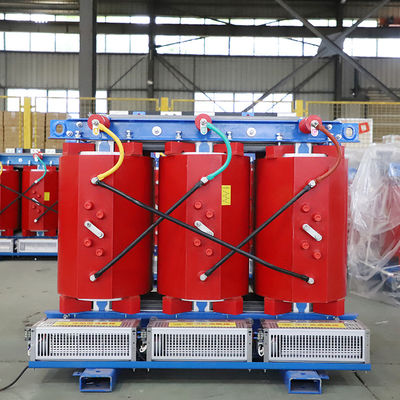

Τρεις φάσεις ξηρός τύπος μετασχηματιστή 10.5/0.4kv 2000 KVA ξηρός μετασχηματιστής ισχύος SC(B)13 TOROIDAL χαλκό / αλουμίνιο ξύλινη θήκη TSTY
Οι μέθοδοι ψύξης χωρίζονται σε φυσική ψύξη αέρα (AN) και αναγκαστική ψύξη αέρα (AF).Όταν η φυσική ψύξη του αέραΟ μετασχηματιστής μπορεί να λειτουργεί συνεχώς για μεγάλο χρονικό διάστημα κάτω από τη ονομαστική ισχύ.Είναι κατάλληλο για λειτουργία διαλείπουσας υπερφόρτωσης ή λειτουργία επείγουσας υπερφόρτωσης ατυχήματος.Λόγω της μεγάλης αύξησης της απώλειας φορτίου και της τάσης αντίστασης κατά τη διάρκεια υπερφόρτωσης, βρίσκεται σε κατάσταση μη οικονομικής λειτουργίας, επομένως δεν πρέπει να διατηρείται σε συνεχή λειτουργία υπερφόρτωσης για μεγάλο χρονικό διάστημα.
Ο ξηρός μετασχηματιστής ισχύος είναι ένας από τους σημαντικούς εξοπλισμούς στο σύστημα τροφοδοσίας και διανομής ενέργειας βιομηχανικών και μεταλλευτικών επιχειρήσεων και πολιτικών κτιρίων.
Εφαρμογή μετασχηματιστή στεγνού τύπου τριών φάσεων:
Ιδιαίτερα κατάλληλο για σημαντικά μέρη όπως αστικά δίκτυα ηλεκτρικής ενέργειας, πολυώροφα κτίρια, επιχειρηματικά κέντρα, θέατρα, νοσοκομεία, ξενοδοχεία, σήραγγες, μετρό, υπόγεια εργοστάσια ηλεκτρικής ενέργειας, σταθμοί, αποβάθρες,αεροδρόμια, συνδυασμένοι υποσταθμοί κλπ.
Τρεις φάσεις ξηρού τύπου μετασχηματιστή:
Δεδομένου ότι η αιποξυλική ρητίνη είναι ένα μη εύφλεκτο, αντιφλεγμονώδες, αυτοσβήσιμο στερεό μονωτικό υλικό, ασφαλές και καθαρό, οι μετασχηματιστές ξηρού τύπου χύτευσης από αιποξυλική ρητίνη είναι απαλλαγμένοι από λάδι, μη εύφλεκτοι,και έχουν χαμηλή λειτουργική απώλεια, ισχυρή αντοχή σε βραχυκύκλωμα, λιγότερη εργασία συντήρησης, υψηλή απόδοση εργασίας, μικρό όγκο και χαμηλό θόρυβο.Χρησιμοποιείται συχνά σε χώρους με υψηλές απαιτήσεις απόδοσης, όπως η πρόληψη πυρκαγιάς και η προστασία από εκρήξεις, και έχει τα ακόλουθα πρακτικά χαρακτηριστικά:
1Είναι ασφαλές, ανθεκτικό στη φωτιά, χωρίς ρύπανση., και μπορεί να λειτουργεί απευθείας στο κέντρο φόρτωσης·
2.Υψηλή μηχανική αντοχή, ισχυρή αντίσταση σε βραχυκύκλωμα, μικρή μερική εκκένωση, καλή θερμική σταθερότητα, υψηλή αξιοπιστία και μακρά διάρκεια ζωής;
3.Μικρές απώλειες, χαμηλός θόρυβος, προφανές αποτέλεσμα εξοικονόμησης ενέργειας, χωρίς συντήρηση·
4.Καλές επιδόσεις διάσπασης θερμότητας, ισχυρή ικανότητα υπερφόρτωσης, και η λειτουργία της ικανότητας μπορεί να αυξηθεί σε σύντομο χρονικό διάστημα με αναγκαστική ψύξη αέρα·
5Καλή αντοχή στην υγρασία;
6Οι μετασχηματιστές ξηρού τύπου μπορούν να εξοπλιστούν με πλήρες σύστημα ανίχνευσης και προστασίας θερμοκρασίας.Χρησιμοποιώντας ένα έξυπνο σύστημα ελέγχου θερμοκρασίας σήματος, μπορεί να ανιχνεύσει και να εμφανίσει αυτόματα τις αντίστοιχες θερμοκρασίες λειτουργίας των τριών φάσεων τυλιγμών,μπορεί να ξεκινήσει και να σταματήσει αυτόματα τον ανεμιστήρα, και έχουν λειτουργίες όπως συναγερμοί και εκδρομές. Η διεπαφή επικοινωνίας IS485 μπορεί να εγκατασταθεί για την επίτευξη ασύρματης ανίχνευσης και ευφυούς διαχείρισης.
7.Μικρό μέγεθος, ελαφρύ βάρος, λιγότερο χώρο και χαμηλό κόστος εγκατάστασης.
Πρότυπο μετασχηματιστή στεγνού τύπου τριών φάσεων:
Δελτίο ΕΚΑΧ.11, GB/T17211.
Τρεις φάσεις ξηρού τύπου μετασχηματιστή Εφαρμόσιμο περιβάλλον:
1.0-40 (°C), σχετική υγρασία < 70%·
2Υψόμετρο: όχι μεγαλύτερο από 2500 μέτρα.
3. Αποφύγετε τη βροχή, την υγρασία, την υψηλή θερμοκρασία, την υψηλή θερμότητα ή την άμεση ηλιακή ακτινοβολία
4.Αποφύγετε την εργασία σε χώρους όπου υπάρχουν περισσότερα διαβρωτικά υγρά ή αέρια, σκόνη, αγωγές ινών ή μέταλλα;
5.Αποφύγετε την εργασία σε σημεία δονήσεων ή ηλεκτρομαγνητικών παρεμβολών.
6Αποφύγετε τη μακροχρόνια αποθήκευση και τη μεταφορά ανάποδα και αποφύγετε τις ισχυρές επιπτώσεις.
Τρία φάσεις ξηρού τύπου μετασχηματιστή
Τεχνική παράμετρος μετασχηματιστή στεγνού τύπου τριών φάσεων:
| Σχήμα | Ονομαστική ισχύς (KVA) | Σύμβολο σύνδεσης | Συνδυασμός τάσης (KV) | Απώλεια χωρίς φορτίο (W) | Απώλεια φορτίου (W) | ρεύμα χωρίς φορτίο (%) | Αντίσταση βραχυκυκλώματος (%) | ||
| Υψηλής τάσης | Πεδίο απόκτησης | Κατώτατη τάση | |||||||
| SC(B) 13-30 | 30 | Yyn0 ή Dyn11 | 11 | ± 5% ± 2 × 2,5% | 0.4 | 150 | 710 | 2.3 | 4 |
| SC(B) 13-50 | 50 | 10.5 | 215 | 1000 | 2.2 | ||||
| SC(B) 13-80 | 80 | 10 | 295 | 1380 | 1.7 | ||||
| SC(B) 13-100 | 100 | 6.3 | 320 | 1570 | 1.7 | ||||
| SC(B) 13-125 | 125 | 6 | 375 | 1850 | 1.5 | ||||
| SC(B) 13-160 | 160 | 430 | 2130 | 1.5 | |||||
| SC(B) 13-200 | 200 | 495 | 2530 | 1.3 | |||||
| SC(B) 13-250 | 250 | 575 | 2760 | 1.3 | |||||
| SC(B) 13-315 | 315 | 705 | 3470 | 1.1 | |||||
| SC(B) 13-400 | 400 | 785 | 3990 | 1.1 | |||||
| SC(B) 13-500 | 500 | 930 | 4880 | 1.1 | |||||
| SC(B) 13-630 | 630 | 1070 | 5880 | 0.9 | |||||
| SC(B) 13-630 | 630 | 1040 | 5960 | 0.9 | 6 | ||||
| SC(B)13-800 | 800 | 1215 | 6960 | 0.9 | |||||
| SC(B)13-1000 | 1000 | 1415 | 8130 | 0.9 | |||||
| SC(B) 13-1250 | 1250 | 1670 | 9690 | 0.9 | |||||
| SC(B)13-1600 | 1600 | 1960 | 11730 | 0.9 | |||||
| SC(B)13-2000 | 2000 | 2440 | 14450 | 0.7 | |||||
| SC(B)13-2500 | 2500 | 2880 | 17170 | 0.7 | |||||
* Τα στοιχεία του πίνακα υπόκεινται σε αλλαγές ανάλογα με τις ανάγκες.
1Η εταιρεία μας σας παρέχει σχεδιασμό έργων και σχεδιασμό διαδικασιών, και σχεδιάζει και κατασκευάζει προϊόντα σύμφωνα με το σχέδιο αγοράς εξοπλισμού και τις ειδικές ανάγκες σας.
2Τα νέα προϊόντα που αγοράστηκαν παρέχονται με βοήθεια στο διαδίκτυο για την εγκατάσταση και την αντιμετώπιση προβλημάτων.Τα προϊόντα υπόκεινται στο σύστημα δια βίου εξυπηρέτησης. Εάν προκύψουν προβλήματα κατά την κανονική χρήση, θα παρέχουμε λύσεις εντός μιας εργάσιμης ημέρας μετά την παραλαβή των σχόλιων του χρήστη.Θα κάνουμε ό,τι καλύτερο μπορούμε για να λειτουργήσει το προϊόν το συντομότερο δυνατόν.Και υπάρχουν τακτικές επισκέψεις από επαγγελματίες τεχνικούς για να διασφαλιστεί η μακροχρόνια, ασφαλής και αξιόπιστη χρήση των προϊόντων μας.
3Χρησιμοποιούμε αυθεντικά υλικά ποιότητας, επεξεργασία και κατασκευή σε αυστηρή συμμόρφωσημε ISO9001: 2000 διεθνή διαχείριση ποιότητας για να εξασφαλιστεί η ποιότητα της αριστείας και η ομαλή εγκατάσταση!
Η TSTY Electric Co., Ltd. ιδρύθηκε το 2011Η εταιρεία είναι ένας εξαιρετικός και αξιόπιστος κατασκευαστής μετασχηματιστών στην Κίνα.Υποσταθμοί τύπου κουτιού και πλήρη σύνολα εξοπλισμού υψηλής και χαμηλής τάσης.
Ο εξοπλισμός που χρησιμοποιείται για την παραγωγή και τη λειτουργία του έργουΗ εταιρεία έχει ιδρύσει το Ερευνητικό Κέντρο Τεχνολογίας Μετασχηματιστών Ενεργειακής Εξοικονόμησης του Τρίγωνου του Χενάν,με 71 διπλώματα ευρεσιτεχνίας για χρήσιμα μοντέλα και 15 διπλώματα ευρεσιτεχνίας για εφευρέσεις.
Με χρόνια συσσώρευσης στη βιομηχανία μετασχηματιστώνκαι ισχυρές τεχνολογικές δυνατότητες καινοτομίας, παρέχει ολοκληρωμένες λύσεις για την κινεζική βιομηχανία ενέργειας.Η εταιρεία είναι βασική μονάδα προμηθειών για μεγάλα εθνικά έργα όπως το State Grid, Κρατική Διοίκηση Σιδηροδρόμων, ο Όμιλος Άνθρακα Zhengzhou, ο Όμιλος Pingmei και η Μετατροπή Νερού Νότου προς Βορρά.
|
|
