| Ονομασία μάρκας: | TSTY |
| Αριθμός μοντέλου: | S13-ΑΟΚ |
| τιμή: | $980.00 - $1,100.00/units |

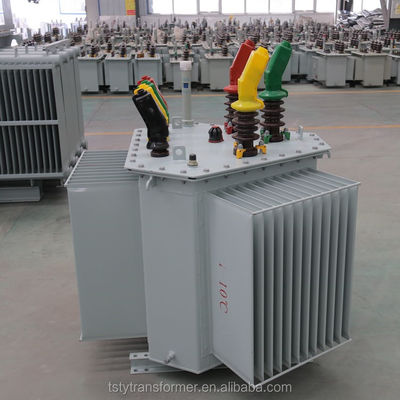

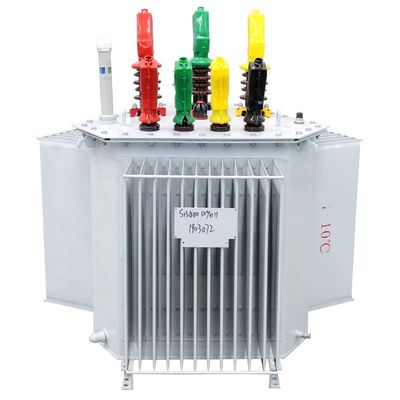

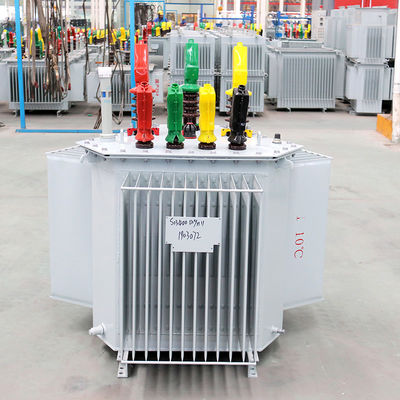

* Ο Τριδιάστατος Μετασχηματιστής Δύναμης Σημείωσης S13- MRL είναι ένας μετασχηματιστής ενέργειας εξοικονόμησης ενέργειας.Πρόκειται για μετασχηματιστή διανομής με τριγωνική τρισδιάστατη διάταξη σιδηρουργικών πυρήνων που συναρμολογούνται από τρεις μονοπλανούς στρογγυλεμένους πυρήνες του ίδιου γεωμετρικού μεγέθους, και ο τρισδιάστατος πυρήνας της πληγής ως το μαγνητικό κύκλωμα.
* Ο τρισδιάστατος μετασχηματιστής πυρήνα στροφής μετασχηματίζει δημιουργικά τη δομή του στρωμένου μαγνητικού κυκλώματος και την τρισδιάστατη διάταξη των παραδοσιακών μετασχηματιστών ισχύος και βελτιστοποιεί τις επιδόσεις του προϊόντος.Για παράδειγμα:, το τριστάσιο μαγνητικό κύκλωμα είναι εντελώς συμμετρικό, η επίδραση εξοικονόμησης ενέργειας είναι σημαντική, ο θόρυβος μειώνεται σημαντικά, η διάχυση θερμότητας και το υπερφόρτωμα ισχυρότερη ικανότητα,συμπαγή δομή και μικρό μέγεθος.
Ειδικότητες τρισδιάστατου μετασχηματιστή ισχύος πυρήνα σχισμής σειράς S13-MRL:
1.Μικρές απώλειες
2.Μικρό ρεύμα χωρίς φορτίο
3.Μικρός θόρυβος λειτουργίας
4.Σοβαρή αντίσταση βραχυκυκλώματος

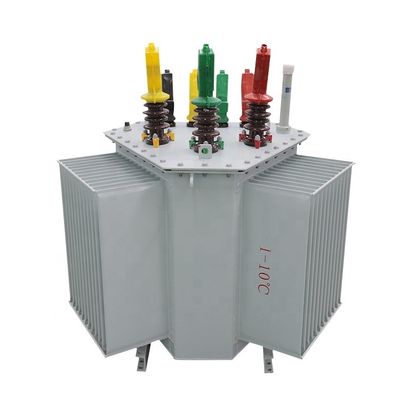

Το σώμα του μετασχηματιστή έχει το σχήμα ενός τρισδιάστατου τριγωνικού πρίσμα.που είναι ενσωματωμένα με την άνω και κάτω μόνωση από σιδηρούχο ζυγό και με στρωμένα ξύλινα μπλοκ, η οποία μπορεί να αντισταθεί αποτελεσματικά στην αξιωτική και ακτινική μηχανική πίεση κατά το ξαφνικό βραχυκύκλωμα.
Πρότυπο μετασχηματιστή ισχύος τρισδιάστατου πυρήνα σχισμής της σειράς S13-MRL:
Διάταξη IEC60076, GB/T1094, GB/T6451.
Εφαρμόσιμο περιβάλλον: S13-MRL σειρά Τριδιάστατος μετασχηματιστής ισχύος πυρήνα πληγής
1Υψηλή θερμοκρασία περιβάλλοντος: +40°C
2. Χαμηλή θερμοκρασία περιβάλλοντος: -25°C
3Υψόμετρο: <1000m. Μπορούμε επίσης να προσαρμόσουμε σύμφωνα με την απαίτησή σας πέρα από αυτό το εύρος.
4Μέση μηνιαία σχετική υγρασία: 90% (25°C)
5Τοποθεσία εγκατάστασης: χημικές εγκαταστάσεις, εργοστάσια, απομακρυσμένες περιοχές και σκληρό περιβάλλον.
Εφαρμογή του μοντέλου μετασχηματιστή ισχύος τρισδιάστατου πυρήνα σπασμένου S13-MRL:
Τεχνική παράμετρος μετασχηματιστή ισχύος τρισδιάστατου πυρήνα σχισμής σειράς S13-MRL:
| Τριδιάστατος μετασχηματιστής ισχύος πυρήνα τραύματος της σειράς S13-M.RL | ||||||||||
| Σχήμα | Ονομαστική χωρητικότητα (KVA) | Σύμβολο ομάδας σύνδεσης | Συνδυασμός τάσης | Απώλεια χωρίς φορτίο R(W) | Απώλεια φορτίου R(W) | ρεύμα χωρίς φορτίο (%) | Δυνατότητα αντιστάθμισης (%) | Συνολικό βάρος (kg) | ||
| Υψηλή τάση ((KV) | Πεδίο πρόσβασης υψηλής τάσης | Χαμηλή τάση (KV) | ||||||||
| S13-M.RL | 30 | Dyn11 Yzn11 Yyn0 | 6 6.3 10 10.5 11 | ±5% ±2x2,5% | 0.4 | 80 | 600 | 0.3 | 4 | 280 |
| S13-M.RL | 50 | 100 | 870 | 0.24 | 390 | |||||
| S13-M.RL | 63 | 110 | 1040 | 0.23 | 440 | |||||
| S13-M.RL | 80 | 130 | 1250 | 0.22 | 495 | |||||
| S13-M.RL | 100 | 150 | 1500 | 0.21 | 600 | |||||
| S13-M.RL | 125 | 170 | 1800 | 0.2 | 690 | |||||
| S13-M.RL | 160 | 200 | 2200 | 0.19 | 780 | |||||
| S13-M.RL | 200 | 240 | 2600 | 0.18 | 908 | |||||
| S13-M.RL | 250 | 290 | 3050 | 0.17 | 1043 | |||||
| S13-M.RL | 315 | 340 | 3650 | 0.16 | 1190 | |||||
| S13-M.RL | 400 | 410 | 4300 | 0.16 | 1430 | |||||
| S13-M.RL | 500 | 480 | 5150 | 0.16 | 1648 | |||||
| S13-M.RL | 630 | Yyn0 ή Dyn11 | 570 | 6200 | 0.15 | 4.5 | 2027 | |||
| S13-M.RL | 800 | 700 | 7500 | 0.15 | 2316 | |||||
| S13-M.RL | 1000 | 830 | 10300 | 0.14 | 2600 | |||||
| S13-M.RL | 1250 | 970 | 12000 | 0.13 | 2890 | |||||
| S13-M.RL | 1600 | 1170 | 14500 | 0.12 | 3380 | |||||
| S13-M.RL | 2000 | 1360 | 14530 | 0.12 | 3600 | |||||
| S13-M.RL | 2500 | 1500 | 17270 | 0.11 | 3890 | |||||
* Τα στοιχεία του πίνακα υπόκεινται σε αλλαγές ανάλογα με τις ανάγκες.
Περιοχή περιστροφής χαρτιού χαμηλής τάσης:

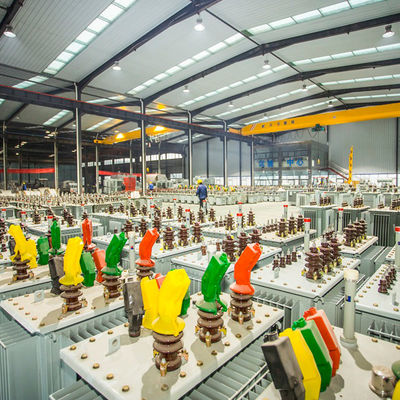

Χώρος αποθήκευσης:
Εγκατάσταση τροχιάς:
Συγκρότηση:
Δοκιμές:
1Η εταιρεία μας σας παρέχει σχεδιασμό έργων και σχεδιασμό διαδικασιών, και σχεδιάζει και κατασκευάζει προϊόντα σύμφωνα με το σχέδιο αγοράς εξοπλισμού και τις ειδικές ανάγκες σας.
2Τα νέα προϊόντα που αγοράστηκαν παρέχονται με βοήθεια στο διαδίκτυο για την εγκατάσταση και την αντιμετώπιση προβλημάτων.Τα προϊόντα υπόκεινται στο σύστημα δια βίου εξυπηρέτησης. Εάν προκύψουν προβλήματα κατά την κανονική χρήση, θα παρέχουμε λύσεις εντός μιας εργάσιμης ημέρας μετά την παραλαβή των σχόλιων του χρήστη.Θα κάνουμε ό,τι καλύτερο μπορούμε για να λειτουργήσει το προϊόν το συντομότερο δυνατόν.Και υπάρχουν τακτικές επισκέψεις από επαγγελματίες τεχνικούς για να διασφαλιστεί η μακροχρόνια, ασφαλής και αξιόπιστη χρήση των προϊόντων μας.
3Χρησιμοποιούμε αυθεντικά υλικά ποιότητας, επεξεργασία και κατασκευή σε αυστηρή συμμόρφωσημε ISO9001: 2000 διεθνή διαχείριση ποιότητας για να εξασφαλιστεί η ποιότητα της αριστείας και η ομαλή εγκατάσταση!
Η TSTY Electric Co., Ltd. ιδρύθηκε το 2007Η εταιρεία είναι ένας εξαιρετικός και αξιόπιστος κατασκευαστής μετασχηματιστών στην Κίνα.Υποσταθμοί τύπου κουτιού και πλήρη σύνολα εξοπλισμού υψηλής και χαμηλής τάσης.
Ο εξοπλισμός που χρησιμοποιείται για την παραγωγή και τη λειτουργία του έργουΗ εταιρεία έχει ιδρύσει το Ερευνητικό Κέντρο Τεχνολογίας Μετασχηματιστών Ενεργειακής Εξοικονόμησης του Τρίγωνου του Χενάν,με 71 διπλώματα ευρεσιτεχνίας για χρήσιμα μοντέλα και 15 διπλώματα ευρεσιτεχνίας για εφευρέσεις.
Με χρόνια συσσώρευσης στη βιομηχανία μετασχηματιστώνκαι ισχυρές τεχνολογικές δυνατότητες καινοτομίας, παρέχει ολοκληρωμένες λύσεις για την κινεζική βιομηχανία ενέργειας.Η εταιρεία είναι βασική μονάδα προμηθειών για μεγάλα εθνικά έργα όπως το State Grid, Κρατική Διοίκηση Σιδηροδρόμων, ο Όμιλος Άνθρακα Zhengzhou, ο Όμιλος Pingmei και η Μετατροπή Νερού Νότου προς Βορρά.
|
|
