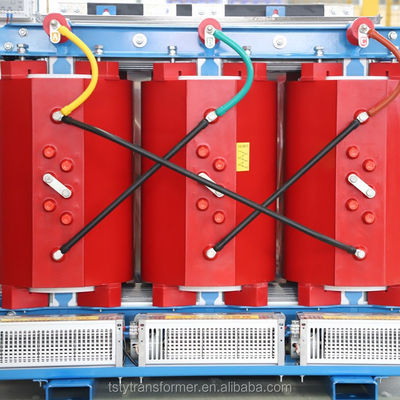

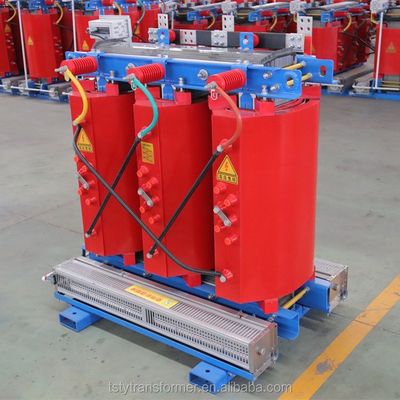

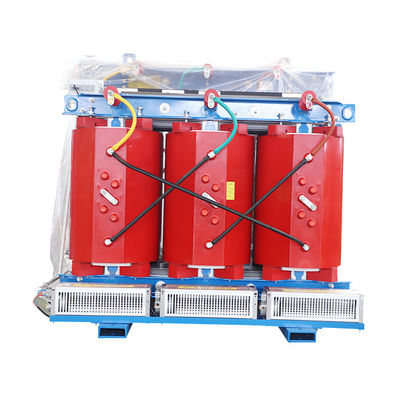

Οι μετασχηματιστές ξηρού τύπου της σειράς SCB αναφέρονται σε μετασχηματιστές στους οποίους ο πυρήνας και οι τυλιγμοί δεν βυθίζονται σε μονωτικό λάδι.Οι μέθοδοι ψύξης διαιρούνται σε φυσική ψύξη με αέρα (AN) και αναγκαστική ψύξη με αέρα (AF)Όταν η φυσική ψύξη αέρα, ο μετασχηματιστής μπορεί να λειτουργήσει συνεχώς για μεγάλο χρονικό διάστημα κάτω από τη ονομαστική χωρητικότητα.η ισχύς του μετασχηματιστή μπορεί να αυξηθεί κατά 50% σε σύντομο χρονικό διάστημαΕίναι κατάλληλο για λειτουργία διαλείπουσας υπερφόρτωσης ή λειτουργία επείγουσας υπερφόρτωσης ατυχήματος.είναι σε κατάσταση μη οικονομικής λειτουργίας, έτσι ώστε να μην διατηρείται σε συνεχή λειτουργία υπερφόρτωσης για μεγάλο χρονικό διάστημα.

Ο μετασχηματιστής ηλεκτρικής ενέργειας ξηρού τύπου είναι ένας από τους σημαντικούς εξοπλισμούς στο σύστημα τροφοδοσίας και διανομής ενέργειας βιομηχανικών και μεταλλευτικών επιχειρήσεων και πολιτικών κτιρίων.

Εφαρμογή σε μετασχηματιστή ισχύος ξηρού τύπου:
Ιδιαίτερα κατάλληλο για σημαντικά μέρη όπως αστικά δίκτυα ηλεκτρικής ενέργειας, πολυώροφα κτίρια, επιχειρηματικά κέντρα, θέατρα, νοσοκομεία, ξενοδοχεία, σήραγγες, μετρό, υπόγεια εργοστάσια ηλεκτρικής ενέργειας, σταθμοί, αποβάθρες,αεροδρόμια, συνδυασμένοι υποσταθμοί κλπ.

Χαρακτηριστικά μετασχηματιστή ισχύος ξηρού τύπου:
Δεδομένου ότι η αιποξυλική ρητίνη είναι ένα μη εύφλεκτο, αντιφλεγμονώδες, αυτοσβήσιμο στερεό μονωτικό υλικό, ασφαλές και καθαρό, οι μετασχηματιστές ξηρού τύπου χύτευσης από αιποξυλική ρητίνη είναι απαλλαγμένοι από λάδι, μη εύφλεκτοι,και έχουν χαμηλή λειτουργική απώλεια, ισχυρή αντοχή σε βραχυκύκλωμα, λιγότερη εργασία συντήρησης, υψηλή απόδοση εργασίας, μικρό όγκο και χαμηλό θόρυβο.Χρησιμοποιείται συχνά σε χώρους με υψηλές απαιτήσεις απόδοσης, όπως η πρόληψη πυρκαγιάς και η προστασία από εκρήξεις, και έχει τα ακόλουθα πρακτικά χαρακτηριστικά:
1Είναι ασφαλές, ανθεκτικό στη φωτιά, χωρίς ρύπανση., και μπορεί να λειτουργεί απευθείας στο κέντρο φόρτωσης·
2.Υψηλή μηχανική αντοχή, ισχυρή αντίσταση σε βραχυκύκλωμα, μικρή μερική εκκένωση, καλή θερμική σταθερότητα, υψηλή αξιοπιστία και μακρά διάρκεια ζωής;
3.Μικρές απώλειες, χαμηλός θόρυβος, προφανές αποτέλεσμα εξοικονόμησης ενέργειας, χωρίς συντήρηση·
4.Καλές επιδόσεις διάσπασης θερμότητας, και η λειτουργία της ικανότητας μπορεί να αυξηθεί σε σύντομο χρονικό διάστημα με εξαναγκαστική ψύξη αέρα.
5Καλή αντοχή στην υγρασία;
6Οι μετασχηματιστές ξηρού τύπου μπορούν να εξοπλιστούν με πλήρες σύστημα ανίχνευσης και προστασίας θερμοκρασίας.Χρησιμοποιώντας ένα έξυπνο σύστημα ελέγχου θερμοκρασίας σήματος, μπορεί να ανιχνεύσει και να εμφανίσει αυτόματα τις αντίστοιχες θερμοκρασίες λειτουργίας των τριών φάσεων τυλιγμών,μπορεί να ξεκινήσει και να σταματήσει αυτόματα τον ανεμιστήραΤο IS485 επικοινωνιακό περιβάλλον μπορεί να εγκατασταθεί για να συνειδητοποιήσει ασύρματη ανίχνευση και έξυπνη διαχείριση.
7.Μικρό μέγεθος, ελαφρύ βάρος, λιγότερο χώρο και χαμηλό κόστος εγκατάστασης.

Πρότυπο μετασχηματιστή ισχύος ξηρού τύπου:
Δελτίο ΕΚΑΧ.11, GB/T17211.

Εφαρμόσιμο περιβάλλον για μετασχηματιστή ισχύος ξηρού τύπου
1.0-40 (°C), σχετική υγρασία < 70%·
2Υψόμετρο: όχι μεγαλύτερο από 2500 μέτρα.
3. Αποφύγετε τη βροχή, την υγρασία, την υψηλή θερμοκρασία, την υψηλή θερμότητα ή το άμεσο ηλιακό φως.
4.Αποφύγετε την εργασία σε χώρους όπου υπάρχουν περισσότερα διαβρωτικά υγρά ή αέρια, σκόνη, αγωγές ινών ή μέταλλα;
5.Αποφύγετε την εργασία σε σημεία δονήσεων ή ηλεκτρομαγνητικών παρεμβολών.
6Αποφύγετε τη μακροχρόνια αποθήκευση και τη μεταφορά ανάποδα και αποφύγετε τις ισχυρές επιπτώσεις.

Εφαρμογή του μοντέλου μετασχηματιστή ισχύος ξηρού τύπου:

Τεχνική παράμετρος μετασχηματιστή ισχύος ξηρού τύπου:

* Τα στοιχεία του πίνακα υπόκεινται σε αλλαγές ανάλογα με τις ανάγκες.

Περιοχή περιστροφής χαρτιού υψηλής και χαμηλής τάσης:

Κατασκευή μονωτικών υλικών:

Αποθήκευση μούχλας:

Σιδηρούχος πυρήνας:

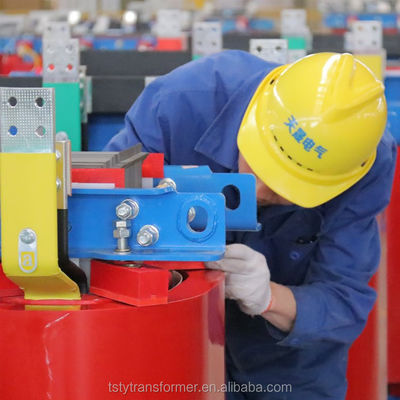

Συγκρότηση:

Δοκιμές:

 1Η εταιρεία μας σας παρέχει σχεδιασμό έργων και σχεδιασμό διαδικασιών, και σχεδιάζει και κατασκευάζει προϊόντα σύμφωνα με το σχέδιο αγοράς εξοπλισμού και τις ειδικές ανάγκες σας.

2Τα νέα προϊόντα που αγοράστηκαν παρέχονται με βοήθεια στο διαδίκτυο για την εγκατάσταση και την αντιμετώπιση προβλημάτων.Τα προϊόντα υπόκεινται στο σύστημα δια βίου εξυπηρέτησης. Εάν προκύψουν προβλήματα κατά την κανονική χρήση, θα παρέχουμε λύσεις εντός μιας εργάσιμης ημέρας μετά την παραλαβή των σχόλιων του χρήστη.Θα κάνουμε ό,τι καλύτερο μπορούμε για να λειτουργήσει το προϊόν το συντομότερο δυνατόν.Και υπάρχουν τακτικές επισκέψεις από επαγγελματίες τεχνικούς για να διασφαλιστεί η μακροχρόνια, ασφαλής και αξιόπιστη χρήση των προϊόντων μας.

3Χρησιμοποιούμε αυθεντικά υλικά ποιότητας, επεξεργασία και κατασκευή σε αυστηρή συμμόρφωσημε ISO9001: 2000 διεθνή διαχείριση ποιότητας για να εξασφαλιστεί η ποιότητα της αριστείας και η ομαλή εγκατάσταση!
