| Ονομασία μάρκας: | TSTY |
| Αριθμός μοντέλου: | S11 |
| τιμή: | $2,000.00 - $2,200.00/units |
| Packaging Details: | - Ξύλινη συσκευασία. |
* Αυτό το μοντέλο παράγεται σύμφωνα με τα κινεζικά εθνικά πρότυπα GB και τα διεθνή πρότυπα IEC.
* Χρησιμοποιεί το λάδι ως κύριο μέσο μόνωσης του μετασχηματιστή και βασίζεται στο λάδι ως μέσο ψύξης, όπως η φυσική ψύξη με κατάδυση σε λάδι, η ψύξη με αέρα με κατάδυση σε λάδι κλπ.
* Χρησιμοποιείται ευρέως σε χημικές εγκαταστάσεις, εργοστάσια, απομακρυσμένα μέρη και άλλα σκληρά περιβάλλοντα.
Μετασχηματιστής ψύξης με λάδιΧαρακτηριστικά:

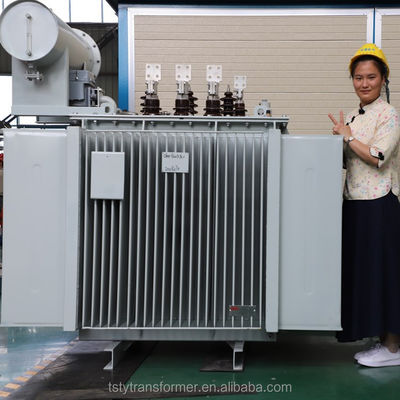

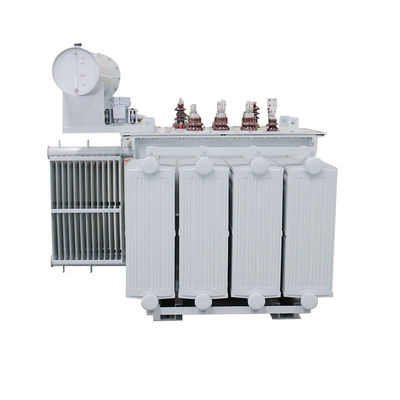

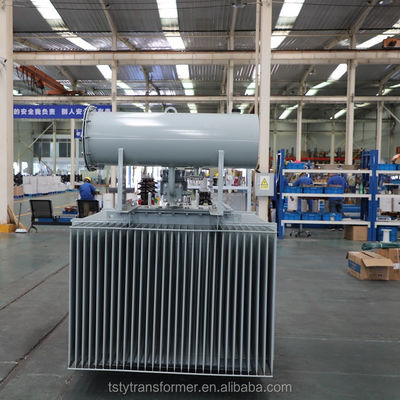

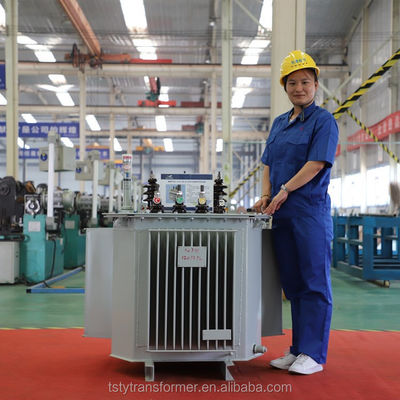

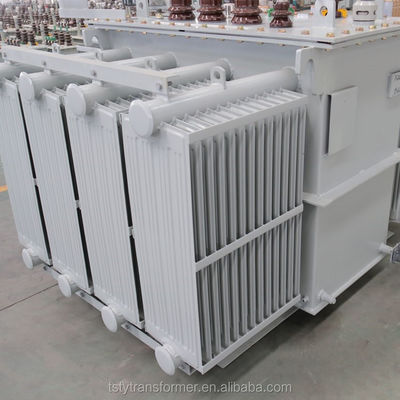

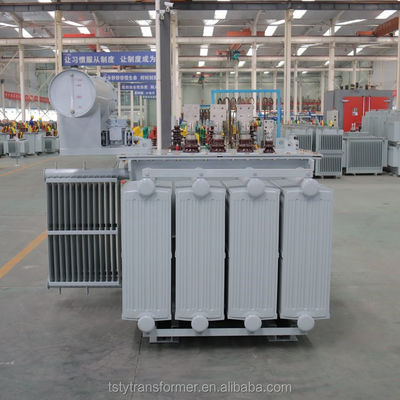

Ο πλήρως σφραγισμένος μετασχηματιστής ισχύος με βύθιση σε λάδι της σειράς S11 που αναπτύχθηκε και παράγεται από την εταιρεία έχει τα πλεονεκτήματα της χαμηλής απώλειας, χαμηλού θορύβου και υψηλής απόδοσης,που μπορεί να επιτύχει καλά αποτελέσματα εξοικονόμησης ενέργειας και να μειώσει τη ρύπανση.
Ο μετασχηματιστής απομονώνεται από τον αέρα για την πρόληψη και επιβράδυνση της φθοράς του ελαίου και της γήρανσης της μόνωσης, ώστε να βελτιωθεί η αξιοπιστία της λειτουργίας,και διατηρούν κανονική λειτουργία χωρίς συντήρηση.
1Ο πυρήνας του μετασχηματιστή είναι επικαλυμμένος με εισαγόμενα φύλλα χάλυβα πυριτίου που έχουν ελαθεί κρύα, γεγονός που μειώνει σημαντικά την απώλεια χωρίς φορτίο και το ρεύμα χωρίς φορτίο.Ο πυρήνας είναι υποχρεωμένος να εξασφαλίζει την σφιχτότητα του πυρήνα και να μειώνει τον θόρυβο.
2Οι τυλιγμοί υψηλής και χαμηλής τάσης είναι κατασκευασμένοι από χαλκό χωρίς οξυγόνο και οι τυλιγμοί χαμηλής τάσης 500 kVA και κάτω υιοθετούν κυλινδρική δομή διπλού στρώματος.630 kVA και άνω υιοθετούν δομή διπλής ή τετραπλής έλικαςΗ συσκευή υιοθετεί πολυεπίπεδη κυλινδρική δομή.
3Η ομάδα σύνδεσης μετασχηματιστή χρησιμοποιεί το Dyn11 για να μειώσει την επίδραση των αρμονικών στο δίκτυο ηλεκτρικής ενέργειας και να βελτιώσει την ποιότητα της παροχής ενέργειας.
4Ο μετασχηματιστής είναι μια πλήρως σφραγισμένη δομή, η οποία παρατείνει τη διάρκεια ζωής, δεν απαιτεί κρεμασμένους πυρήνες και συντήρηση.
5Η μέτρηση της τιμής θορύβου είναι χαμηλότερη από το πρότυπο, αφού η σειρά αυτή μετασχηματιστών έχει μεταφερθεί κανονικά, τα σχετικά μέρη μπορούν να εγκατασταθούν χωρίς επιθεώρηση του πυρήνα,και μπορούν να τεθούν σε λειτουργία μόλις περάσει η δοκιμή αποδοχής.
Μετασχηματιστής ψύξης με λάδιΚανονισμός:
GB/T 1094 Μετασχηματιστής ισχύος
GB/T 15164 Οδηγός φόρτωσης μετασχηματιστή ισχύος βυθισμένου σε λάδι
GB/T 6451 Τεχνικές παραμέτρους και απαιτήσεις τριστάσιου μετασχηματιστή ισχύος με βύθιση σε λάδι
GB/T 2536 Αέριο μετασχηματιστή
GB/T 311.1 Συντονισμός απομόνωσης εξοπλισμού μεταφοράς και μετατροπής ισχύος υψηλής τάσης
GB/T 10237 Επίπεδο μόνωσης του μετασχηματιστή ισχύος και κενό αέρα της εξωτερικής μόνωσης στην δοκιμή μόνωσης
DL/T 572 Κανονισμός λειτουργίας μετασχηματιστή
Δελτίο ΕΚΑΧ
Μετασχηματιστής ψύξης με λάδιΕφαρμόσιμο περιβάλλον:
1Υψηλή θερμοκρασία περιβάλλοντος: +40°C
2.Κατώτερη θερμοκρασία περιβάλλοντος: -25°C
3Υψόμετρο: <1000m. Μπορούμε επίσης να προσαρμόσουμε σύμφωνα με το αίτημά σας.
4- Μέση μηνιαία σχετική υγρασία: 90% (20°C)
5Τοποθεσία εγκατάστασης: Χημικές εγκαταστάσεις, εργοστάσια, απομακρυσμένες περιοχές και άλλα σκληρά περιβάλλοντα.
Μετασχηματιστής ψύξης με λάδιΣυμπεράσματα του μοντέλου:
Μετασχηματιστής ψύξης με λάδιΤεχνική παράμετρος:
| Τεχνική παράμετρος για τριστάσιο διπλού κύλισης μετασχηματιστή ρύθμισης τάσης χωρίς φορτίο της σειράς S11 35kv | |||||||||||
| Ονομαστική χωρητικότητα (KVA) | Συνδυασμός τάσης | Σύμβολο ομάδας σύνδεσης | Απώλεια χωρίς φορτίο R(W) | Απώλεια φορτίου R(W) | ρεύμα χωρίς φορτίο (%) | Δυνατότητα αντιστάθμισης (%) | Α*Π*Η (μμ) | Ενεργά μέρη Μάζα (kg) * Μάζα πετρελαίου (kg) | Συνολικό βάρος (kg) | ||
| Υψηλή τάση ((KV) | Πεδίο πρόσβασης υψηλής τάσης | Χαμηλή τάση (KV) | |||||||||
| 630 | 35 | ±2x2,5% ±5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | 2210*900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*2390 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | 3150*2535*2980 | 3525*2060 | 7665 | |||||
| 3150 | 35-38.5 | ±2x2,5% ±5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | 3950*2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | 3480*3020*3145 | 5700*2635 | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | 7120*3240 | 13510 | ||||
| 8000 | 35-38.5 | ±2x2,5% | 3.15 3.3 6.3 6.6 10.5 | 11η | 7200 | 3840 | 0.35 | 4070*3050*3595 | 8875*3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | 12830*4310 | 20990 | |||||
| 16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | 18820*7600 | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | 6290*4290*5260 | 25110*12010 | 49960 | |||||
| Σημείωση: Τα στοιχεία του πίνακα υπόκεινται σε αλλαγές ανάλογα με την ανάγκη. | |||||||||||
Περιοχή περιστροφής χαρτιού χαμηλής τάσης:
Χώρος αποθήκευσης:
Εγκατάσταση τροχιάς:
Συγκρότηση:
Δοκιμές:
1Η εταιρεία μας σας παρέχει σχεδιασμό έργων και σχεδιασμό διαδικασιών, και σχεδιάζει και κατασκευάζει προϊόντα σύμφωνα με το σχέδιο αγοράς εξοπλισμού και τις ειδικές ανάγκες σας.
2Τα νέα προϊόντα που αγοράστηκαν παρέχονται με βοήθεια στο διαδίκτυο για την εγκατάσταση και την αντιμετώπιση προβλημάτων.Τα προϊόντα υπόκεινται στο σύστημα δια βίου εξυπηρέτησης. Εάν προκύψουν προβλήματα κατά την κανονική χρήση, θα παρέχουμε λύσεις εντός μιας εργάσιμης ημέρας μετά την παραλαβή των σχόλιων του χρήστη.Θα κάνουμε ό,τι καλύτερο μπορούμε για να λειτουργήσει το προϊόν το συντομότερο δυνατόν.Και υπάρχουν τακτικές επισκέψεις από επαγγελματίες τεχνικούς για να διασφαλιστεί η μακροχρόνια, ασφαλής και αξιόπιστη χρήση των προϊόντων μας.
3Χρησιμοποιούμε αυθεντικά υλικά ποιότητας, επεξεργασία και κατασκευή σε αυστηρή συμμόρφωσημε ISO9001: 2000 διεθνή διαχείριση ποιότητας για να εξασφαλιστεί η ποιότητα της αριστείας και η ομαλή εγκατάσταση!
Η TSTY Electric Co., Ltd. ιδρύθηκε το 2007Η εταιρεία είναι ένας εξαιρετικός και αξιόπιστος κατασκευαστής μετασχηματιστών στην Κίνα.Υποσταθμοί τύπου κουτιού και πλήρη σύνολα εξοπλισμού υψηλής και χαμηλής τάσης.
Ο εξοπλισμός που χρησιμοποιείται για την παραγωγή και τη λειτουργία του έργουΗ εταιρεία έχει ιδρύσει το Ερευνητικό Κέντρο Τεχνολογίας Μετασχηματιστών Ενεργειακής Εξοικονόμησης του Τρίγωνου του Χενάν,με 71 διπλώματα ευρεσιτεχνίας για χρήσιμα μοντέλα και 15 διπλώματα ευρεσιτεχνίας για εφευρέσεις.
Με χρόνια συσσώρευσης στη βιομηχανία μετασχηματιστώνκαι ισχυρές τεχνολογικές δυνατότητες καινοτομίας, παρέχει ολοκληρωμένες λύσεις για την κινεζική βιομηχανία ενέργειας.Η εταιρεία είναι βασική μονάδα προμηθειών για μεγάλα εθνικά έργα όπως το State Grid, Κρατική Διοίκηση Σιδηροδρόμων, ο Όμιλος Άνθρακα Zhengzhou, ο Όμιλος Pingmei και η Μετατροπή Νερού Νότου προς Βορρά.
|
|
