Ονομασία μάρκας: | TSTY |
Αριθμός μοντέλου: | S11 |
τιμή: | $1,200.00/units 1-1 units |

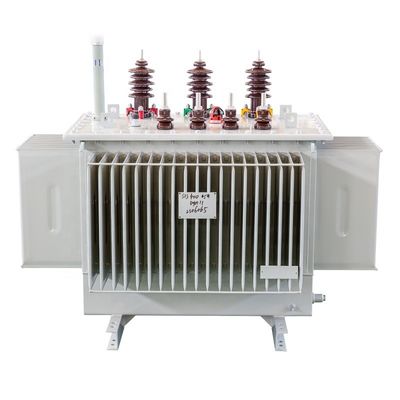

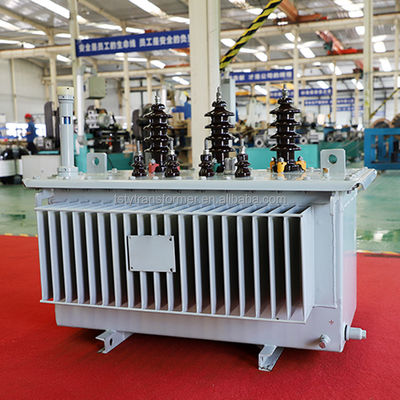

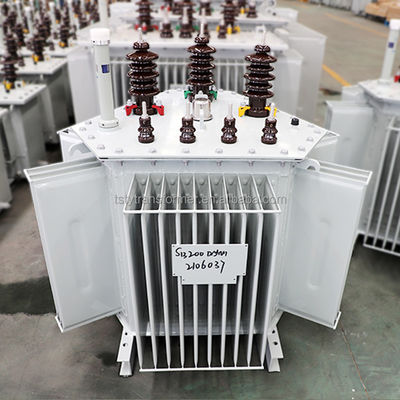

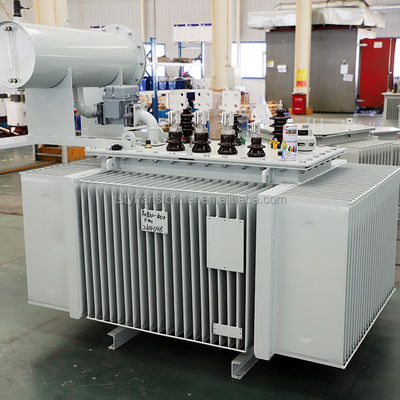

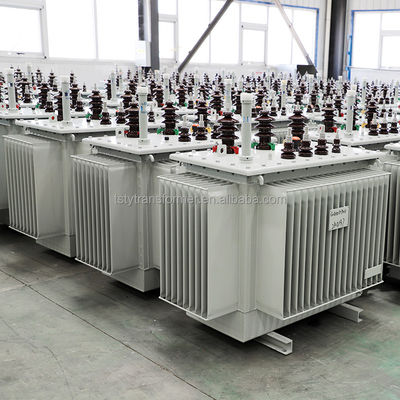

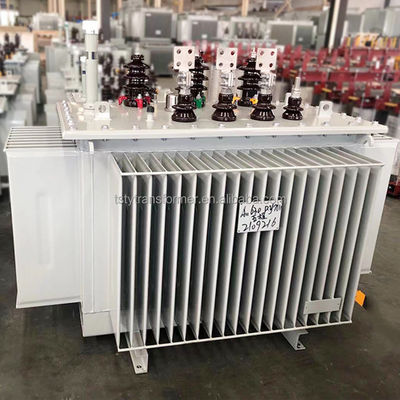

Τεχνική παράμετρος για τριστάσιο διπλού κύλισης μετασχηματιστή ρύθμισης τάσης χωρίς φορτίο της σειράς S11 35kv | ||||||||||||||||||
Ονομαστική χωρητικότητα (KVA) | Συνδυασμός τάσης | Σύμβολο ομάδας σύνδεσης | Απώλεια χωρίς φορτίο R(W) | Απώλεια φορτίου R(W) | ρεύμα χωρίς φορτίο (%) | Δυνατότητα αντιστάθμισης (%) | Α*Π*Η (μμ) | |||||||||||
Υψηλή τάση ((KV) | Πεδίο πρόσβασης υψηλής τάσης | Χαμηλή τάση (KV) | ||||||||||||||||
630 | 35 | ±2x2,5% ±5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | |||||||||
800 | 980 | 9400 | 0.65 | 2500*1850*2390 | ||||||||||||||
1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | ||||||||||||||
1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | ||||||||||||||
1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | ||||||||||||||
2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | ||||||||||||||
2500 | 2560 | 1960 | 0.45 | 3150*2535*2980 | ||||||||||||||
3150 | 35-38.5 | ±2x2,5% ±5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | ||||||||||
4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | ||||||||||||||
5000 | 4320 | 3130 | 0.45 | 3480*3020*3145 | ||||||||||||||
6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | |||||||||||||
8000 | 35-38.5 | ±2x2,5% | 3.15 3.3 6.3 6.6 10.5 | 11η | 7200 | 3840 | 0.35 | 4070*3050*3595 | ||||||||||
10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | ||||||||||||||
12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | ||||||||||||||
16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | ||||||||||||||
20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | ||||||||||||||
25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | |||||||||||||
31500 | 2020 | 112000 | 0.25 | 6290*4290*5260 | ||||||||||||||
Σημείωση: 1. Οι διαστάσεις και το βάρος υπόκεινται σε αλλαγές ανάλογα με τις ανάγκες. 2Για τους μετασχηματιστές με ονομαστική ισχύ 500kva και κατώτερη, η τιμή απώλειας φορτίου πάνω από τη διαγώνια γραμμή του πίνακα ισχύει για την ομάδα σύνδεσης Dyn11 ή Yzn11,και η τιμή απώλειας φορτίου κάτω από τη διαγώνια γραμμή ισχύει για την ομάδα σύνδεσης Yyn0. 3Όταν ο μέσος όρος φορτίου του μετασχηματιστή είναι μεταξύ 35% και 40%, η υψηλότερη λειτουργική απόδοση μπορεί να επιτευχθεί χρησιμοποιώντας την τιμή απώλειας στον πίνακα. |
