Βυθισμένος πετρέλαιο μετασχηματιστής
>
Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης

Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης

Ονομασία μάρκας: TSTY
Αριθμός μοντέλου: S11
τιμή: $980.00 - $1,100.00/units
Packaging Details: - Ξύλινη συσκευασία.
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Χενάν, Κίνα
Πιστοποίηση:
ISO9001
Χρήση:
Δύναμη
Φάση:
Τρία.
Δομή σπειρών:
Σπειροειδής
Αριθμός σπειρών:
2
Ονομασία προϊόντος:
τριφασικός μετασχηματιστής
Τύπος:
Λάδι-γεμισμένος μετασχηματιστής
Συχνότητα:
50/60Hz
Υλικό:
Χάλκινο / Αλουμίνιο
Τύπος:
ΔΕΠ / GB
Τύπος μετασχηματιστή:
S11 Μετασχηματιστής βυθισμένος σε λάδι
Ομάδα διανυσμάτων:
Dyn11/Yyn0
Εγγύηση:
1 έτος
Πακέτο:
Δαστική θήκη
Λιμάνι:
Λιμάνι Τσινγκτάο
Δυνατότητα προσφοράς:
30 μονάδες/μονάδες ανά ημέρα
Περιγραφή του προϊόντος

* Αυτός ο μετασχηματιστής διαχωρισμού γεμάτος λάδι παράγεται σύμφωνα με τα κινεζικά εθνικά πρότυπα GB και τα διεθνή πρότυπα IEC.
* Χρησιμοποιεί το λάδι ως κύριο μέσο μόνωσης του μετασχηματιστή και βασίζεται στο λάδι ως μέσο ψύξης, όπως η φυσική ψύξη με κατάδυση λάδι, η ψύξη αέρα με κατάδυση λάδι,ψύξη νερού με βύθιση σε λάδι και αναγκαστική κυκλοφορία λάδι, κλπ.
* Τα κύρια στοιχεία: σιδηροειδής πυρήνας, επικάλυψη, δεξαμενή καυσίμου, μαξιλάρι λάδι, συσκευή αναπνοής, ανθεκτικός σε έκρηξη σωλήνας (κλειδί απελευθέρωσης πίεσης), ψυγείο, μονωτικό περίβλημα, διακόπτης βρύσης, ρελέα αερίου, θερμόμετρο,καθαριστικό πετρελαίου, κλπ.
* Χρησιμοποιείται ευρέως σε πολυώροφα κτίρια, εμπορικά κέντρα, μετρό, αεροδρόμια, σταθμούς, βιομηχανικές και μεταλλευτικές επιχειρήσεις, πλατφόρμες γεωτρήσεων και πλατφόρμες παραγωγής πετρελαίου.ειδικά κατάλληλο για χρήση σε εύφλεκτα, εκρηκτικά και άλλα σκληρά περιβάλλοντα.

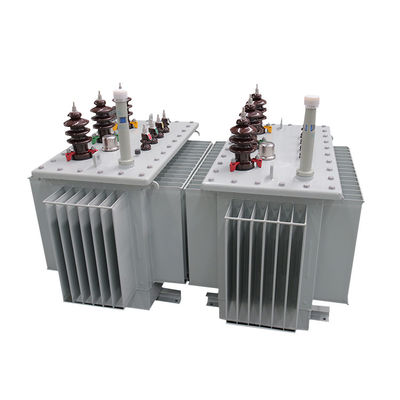

Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 0



Χαρακτηριστικά μετασχηματιστή διαχωρισμού γεμάτου λάδι:
Ο πλήρως σφραγισμένος μετασχηματιστής ισχύος με βύθιση σε λάδι της σειράς S11 που αναπτύχθηκε και παράγεται από την εταιρεία έχει τα πλεονεκτήματα της χαμηλής απώλειας, χαμηλού θορύβου και υψηλής απόδοσης,που μπορεί να επιτύχει καλά αποτελέσματα εξοικονόμησης ενέργειας και να μειώσει τη ρύπανση.
Σε σύγκριση με τους συνηθισμένους μετασχηματιστές που βυθίζονται σε λάδι, οι πλήρως σφραγισμένοι μετασχηματιστές εξαλείφουν τον συντηρητή λάδι.Η αλλαγή του όγκου του ελαίου ρυθμίζεται αυτόματα και αντισταθμίζεται από την ελαστικότητα του κυματοειδούς φύλλου της δεξαμενής κυματοειδούς ελαίουΟ μετασχηματιστής είναι απομονωμένος από τον αέρα για την πρόληψη και επιβράδυνση της φθοράς του ελαίου και της γήρανσης της μόνωσης, ώστε να βελτιωθεί η αξιοπιστία της λειτουργίας.και διατηρούν κανονική λειτουργία χωρίς συντήρηση.


1Ο πυρήνας του μετασχηματιστή είναι επικαλυμμένος με εισαγόμενα φύλλα χάλυβα πυριτίου που έχουν ελαθεί κρύα, γεγονός που μειώνει σημαντικά την απώλεια χωρίς φορτίο και το ρεύμα χωρίς φορτίο.Ο πυρήνας είναι υποχρεωμένος να εξασφαλίζει την σφιχτότητα του πυρήνα και να μειώνει τον θόρυβο.
2Οι τυλιγμοί υψηλής και χαμηλής τάσης είναι κατασκευασμένοι από χαλκό χωρίς οξυγόνο και οι τυλιγμοί χαμηλής τάσης 500 kVA και κάτω υιοθετούν κυλινδρική δομή διπλού στρώματος.630 kVA και άνω υιοθετούν δομή διπλής ή τετραπλής έλικας, η περιστροφή υψηλής τάσης υιοθετεί πολυεπίπεδη κυλινδρική δομή.
3Η ομάδα σύνδεσης μετασχηματιστή χρησιμοποιεί το Dyn11 για να μειώσει την επίδραση των αρμονικών στο δίκτυο ηλεκτρικής ενέργειας και να βελτιώσει την ποιότητα της παροχής ενέργειας.
4Ο μετασχηματιστής είναι μια πλήρως σφραγισμένη δομή, η οποία παρατείνει τη διάρκεια ζωής, δεν απαιτεί κρεμασμένους πυρήνες και συντήρηση.
5Η μέτρηση της τιμής θορύβου είναι χαμηλότερη από το πρότυπο, αφού η σειρά αυτή μετασχηματιστών έχει μεταφερθεί κανονικά, τα σχετικά μέρη μπορούν να εγκατασταθούν χωρίς επιθεώρηση του πυρήνα,και μπορούν να τεθούν σε λειτουργία μόλις περάσει η δοκιμή αποδοχής.



Πρότυπο μετασχηματιστή διαχωρισμού γεμάτου λάδι:
GB 1094 Μετασχηματιστής ισχύος
GB/T 15164 Οδηγός φόρτωσης μετασχηματιστή ισχύος βυθισμένου σε λάδι
GB/T 6451 Τεχνικές παραμέτρους και απαιτήσεις τριστάσιου μετασχηματιστή ισχύος με βύθιση σε λάδι
GB 2536 Έλαιο μετασχηματιστή
GB 311.1 Συντονισμός απομόνωσης εξοπλισμού μεταφοράς και μετατροπής ισχύος υψηλής τάσης
GB 10237 Επίπεδο μόνωσης του μετασχηματιστή ισχύος και κενό αέρα της εξωτερικής μόνωσης στην δοκιμή μόνωσης
DL/T 572 Κανονισμός λειτουργίας μετασχηματιστή


Μετασχηματιστής διαχωρισμού γεμάτος λάδι Εφαρμόσιμο περιβάλλον:
1Υψηλή θερμοκρασία περιβάλλοντος: +40°C
2.Κατώτερη θερμοκρασία περιβάλλοντος: -25°C
3Υψόμετρο: < 1000 m
4- Μέση μηνιαία σχετική υγρασία: 90% (20°C)
5Τοποθεσία εγκατάστασης: εγκατάσταση σε χώρο που δεν υπάρχει κίνδυνος πυρκαγιάς, κινδύνος έκρηξης, σοβαρή ρύπανση, χημική διάβρωση και έντονες δονήσεις, εσωτερικά ή εξωτερικά.



Εφαρμογή του μοντέλου μετασχηματιστή διαχωρισμού γεμάτου λάδι:

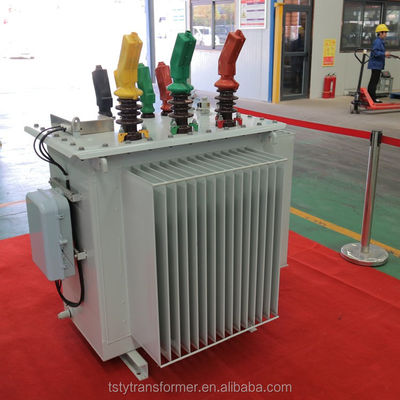

Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 1



Τεχνική παράμετρος μετασχηματιστή διαχωρισμού γεμάτου λάδι:

Τεχνική παράμετρος για τριστάσιο διπλού κύλισης μετασχηματιστή ρύθμισης τάσης χωρίς φορτίο της σειράς S11 35kv
Ονομαστική χωρητικότητα (KVA) Συνδυασμός τάσης Σύμβολο ομάδας σύνδεσης Απώλεια χωρίς φορτίο R(W) Απώλεια φορτίου R(W) ρεύμα χωρίς φορτίο (%) Δυνατότητα αντιστάθμισης (%) Α*Π*Η (μμ) Ενεργά μέρη Μάζα (kg) * Μάζα πετρελαίου (kg) Συνολικό βάρος (kg)
Υψηλή τάση ((KV) Πεδίο πρόσβασης υψηλής τάσης Χαμηλή τάση (KV)
630 35 ±2x2,5% ±5% 3.15 6.3 10.5 Yd11 830 7860 0.65 6.5 2400*1700*2210 2210*900 3250
800 980 9400 0.65 2500*1850*2390 2350*1030 3500
1000 1150 1150 0.65 2700*1950*2510 2490*1180 3860
1250 1400 1390 0.55 2900*2050*2630 2600*1350 4350
1600 1690 1660 0.45 3050*2130*2750 2810*1580 4855
2000 2170 1830 0.45 3105*2195*2805 2800*1800 5300
2500 2560 1960 0.45 3150*2535*2980 3525*2060 7665
3150 35-38.5 ±2x2,5% ±5% 3.15 6.3 10.5 3040 2300 0.45 7 3920*2725*2840 3950*2205 8565
4000 3610 2730 0.45 3310*2915*3070 4825*2560 10115
5000 4320 3130 0.45 3480*3020*3145 5700*2635 11305
6300 5240 3500 0.45 8 3590*2905*3210 7120*3240 13510
8000 35-38.5 ±2x2,5% 3.15 3.3 6.3 6.6 10.5 11η 7200 3840 0.35 4070*3050*3595 8875*3840 16690
10000 8700 4530 0.35 4106*2795*3655 10305*3600 17690
12500 1000 5380 0.3 4570*3010*3840 12830*4310 20990
16000 1210 6580 0.3 5235*3295*4615 16010*6650 27660
20000 1440 7950 0.3 5360*3415*4660 18820*7600 32170
25000 1700 9400 0.25 10 5830*3810*4860 22360*9800 42600
31500 2020 112000 0.25 6290*4290*5260 25110*12010 49960

Σημείωση: 1. Οι διαστάσεις και το βάρος υπόκεινται σε αλλαγές ανάλογα με τις ανάγκες.

2Για τους μετασχηματιστές με ονομαστική ισχύ 500kva και κατώτερη, η τιμή απώλειας φορτίου πάνω από τη διαγώνια γραμμή του πίνακα ισχύει για την ομάδα σύνδεσης Dyn11 ή Yzn11,και η τιμή απώλειας φορτίου κάτω από τη διαγώνια γραμμή ισχύει για την ομάδα σύνδεσης Yyn0.

3Όταν ο μέσος όρος φορτίου του μετασχηματιστή είναι μεταξύ 35% και 40%, η υψηλότερη λειτουργική απόδοση μπορεί να επιτευχθεί χρησιμοποιώντας την τιμή απώλειας στον πίνακα.



Η ροή παραγωγής

Περιοχή περιστροφής χαρτιού χαμηλής τάσης:Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 2

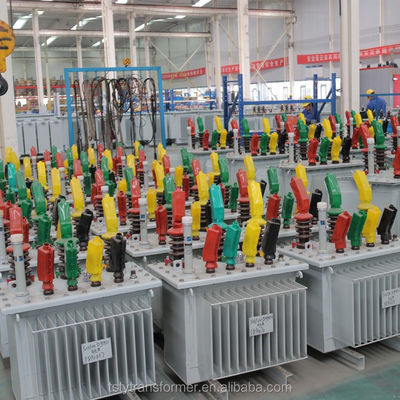

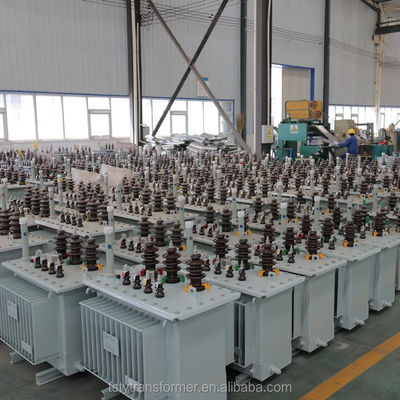

Χώρος αποθήκευσης:

Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 3



Εγκατάσταση τροχιάς:

Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 4



Συγκρότηση:

Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 5

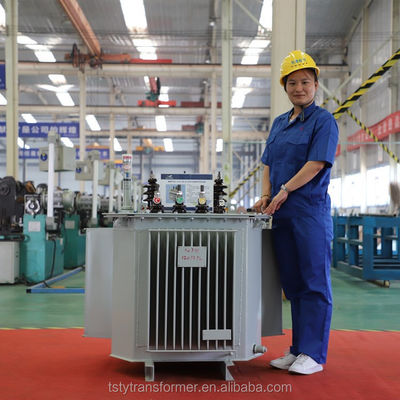

Δοκιμές:Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 6

Συσκευή και αποστολή

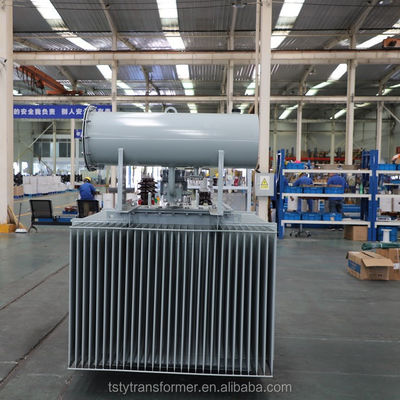

Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 7

Υπηρεσία μετά την πώληση

 1Η εταιρεία μας σας παρέχει σχεδιασμό έργων και σχεδιασμό διαδικασιών, και σχεδιάζει και κατασκευάζει προϊόντα σύμφωνα με το σχέδιο αγοράς εξοπλισμού και τις ειδικές ανάγκες σας.

2Τα νέα προϊόντα που αγοράστηκαν παρέχονται με βοήθεια στο διαδίκτυο για την εγκατάσταση και την αντιμετώπιση προβλημάτων.Τα προϊόντα υπόκεινται στο σύστημα δια βίου εξυπηρέτησης. Εάν προκύψουν προβλήματα κατά την κανονική χρήση, θα παρέχουμε λύσεις εντός μιας εργάσιμης ημέρας μετά την παραλαβή των σχόλιων του χρήστη.Θα κάνουμε ό,τι καλύτερο μπορούμε για να λειτουργήσει το προϊόν το συντομότερο δυνατόν.Και υπάρχουν τακτικές επισκέψεις από επαγγελματίες τεχνικούς για να διασφαλιστεί η μακροχρόνια, ασφαλής και αξιόπιστη χρήση των προϊόντων μας.

3Χρησιμοποιούμε αυθεντικά υλικά ποιότητας, επεξεργασία και κατασκευή σε αυστηρή συμμόρφωσημε ISO9001: 2000 διεθνή διαχείριση ποιότητας για να εξασφαλιστεί η ποιότητα της αριστείας και η ομαλή εγκατάσταση!

Πληροφορίες εταιρείας

Η TSTY Electric Co., Ltd. ιδρύθηκε το 2007Η εταιρεία είναι ένας εξαιρετικός και αξιόπιστος κατασκευαστής μετασχηματιστών στην Κίνα.Υποσταθμοί τύπου κουτιού και πλήρη σύνολα εξοπλισμού υψηλής και χαμηλής τάσης.

Ο εξοπλισμός που χρησιμοποιείται για την παραγωγή και τη λειτουργία του έργουΗ εταιρεία έχει ιδρύσει το Ερευνητικό Κέντρο Τεχνολογίας Μετασχηματιστών Ενεργειακής Εξοικονόμησης του Τρίγωνου του Χενάν,με 71 διπλώματα ευρεσιτεχνίας για χρήσιμα μοντέλα και 15 διπλώματα ευρεσιτεχνίας για εφευρέσεις.

Με χρόνια συσσώρευσης στη βιομηχανία μετασχηματιστώνκαι ισχυρές τεχνολογικές δυνατότητες καινοτομίας, παρέχει ολοκληρωμένες λύσεις για την κινεζική βιομηχανία ενέργειας.Η εταιρεία είναι βασική μονάδα προμηθειών για μεγάλα εθνικά έργα όπως το State Grid, Κρατική Διοίκηση Σιδηροδρόμων, ο Όμιλος Άνθρακα Zhengzhou, ο Όμιλος Pingmei και η Μετατροπή Νερού Νότου προς Βορρά.



Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 8



Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 9



Πιστοποιητικά


Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 10

Εμπορικές εκθέσεις

Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 11

Υποθέσεις

Μετασχηματιστής ξηρού τύπου 750kVA 11kV στη Μιανμάρ για πυρήνα χαλκού τριών φάσεων διπλής έλξης 12
